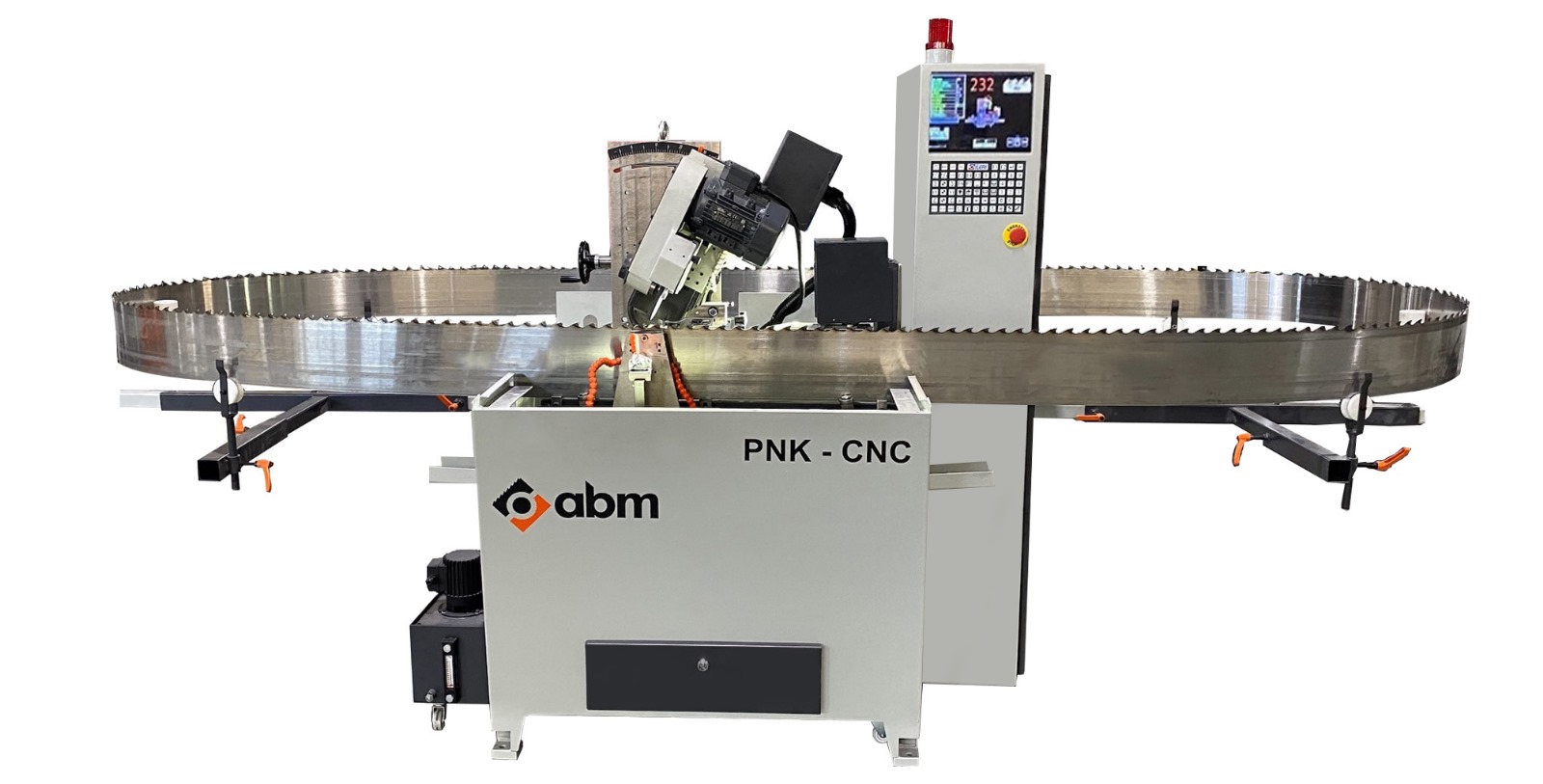

Sterowana numerycznie automatyczna ostrzarka pił taśmowych

PNK-CNC

12

miesięcy
gwarancji

Generuj PDF

FORMULARZ ZAPYTANIA

Oferty wysyłamy w dni robocze w godzinach pracy naszego biura.

Wyrażam zgodę na przetwarzanie moich danych osobowych podanych w niniejszym formularzu przez ABM Polska – Technologie Ostrzenia, Grodzisko, ul. Lubliniecka 1A, 46-300 Olesno (zwaną dalej „Administratorem”) zgodnie z Rozporządzeniem Parlamentu Europejskiego i Rady (UE) 2016/679 z dnia 27 Kwietnia 2016 r. w sprawie ochrony osób fizycznych w związku z przetwarzaniem danych osobowych i w sprawie swobodnego przepływu takich danych oraz uchylenia dyrektyw 95/46/WE (zwanym „RODO”) w celu skontaktowania się z Tobą, oraz przygotowania na podstawie danych zawartych w formularzu ofert a także w przypadku zainteresowania ofertą do ich wykorzystania w celu i procesie zawarcia umowy na okres niezbędny do realizacji w/w celu. Wyrażam także zgodę na przetwarzanie danych w powyższym zakresie przez podmioty, współpracujące z Administratorem.

Specyfikacja techniczna:

Automatyczna ostrzarka PNK-CNC została zaprojektowana do ostrzenia wszystkich typów ostrz pił taśmowych, stosowanych do cięcia drewna oraz metalu (pił bimetalowych). PNK-CNC gwarantuje bezawaryjne, szybkie i precyzyjne ostrzenie kształtów zębów pił A, AV, B, C, VP oraz dowolnych form, dzięki programowaniu odpowiednich technologii ostrzenia. Maszyna z trzema osiami CNC, sterowanymi poprzez serwomotor. W opcjach dodatkowych znajduje się rozwijarka/zwijarka do produkcji piły taśmowej; automatyczny system smarowania, sterowany z panelu oraz dodatkowe fazujące osie NC.

Mocne strony:

  • 3 osie NC sterowane serwomotorem,
  • Ekran operacyjny w dowolnym języku – w tym w polskim,
  • PC z systemem operacyjnym Windows,
  • Możliwość pobierania programów za pośrednictwem Internetu,
  • 17″ ekran LCD panelu sterowania,
  • Wybór języka oraz programu kształtu ostrzenia w panelu sterowania,
  • Ostrzenie wszystkich typów form zębów pił,
  • Możliwość zapisywania stworzonych programów bazowych ostrzy,
  • Pomiar kąta zębowego za pomocą panelu sterowania,
  • Indeksowanie serwomotorem,
  • Zmienna prędkość ostrzenia (przesuwu) oraz obrotu tarczy szlifierskiej,
  • Ostrzenie na sucho lub mokro,
  • Szlifowanie przy użyciu tarcz kamiennych lub CBN,
  • Chłodzenie emulsją wodną/olejem (dla szlifowania tarczą CBC),
  • Centralny system smarowania,
  • Pneumatyczne odsuwanie tarczy szlifierskiej,
  • Zintegrowane oświetlenie wnętrza kabiny,
  • Odseparowane obszary elektroniczne i szlifierskie,
  • W zestawie stelaże wspierające przesuw piły taśmowej,
  • Sterowany silnikowo ruch pionowy piły taśmowej,
  • Stały mechaniczny zacisk ostrza,
  • Zamknięta kabina dla bezpieczeństwa operatora,
  • Ergonomiczna konstrukcja urządzenia dla łatwego załadunku i rozładunku,
  • Łatwa w użytkowaniu,
  • Sztywna obudowa maszyny,
  • Maszyna zgodna z normami bezpieczeństwa CE.

Dane techniczne:

Szerokość piły taśmowej 50 – 250 mm
Długość piły taśmowej Maks. 14 m
Grubość piły taśmowej 0,6 – 3,2 mm
Podziałka zębów piły Maks. 60 mm
Głębokość zęba Maks. 30 mm
Formy ostrzenia NU, NV, KV, PV, PU, VP, SB
Kąt zęba -10˚ do +35˚
Prędkość ostrzenia (regulowana) 10 – 90 zębów/min
Średnica tarczy szlifierskiej D: 300 mm, d: 32 mm
Grubość tarczy szlifierskiej 5 – 13 mm (zależna od podziałki zębowej)
Średnica tarczy szlifierskiej CBN D: 200 mm, d: 20 mm
Grubość tarczy szlifierskiej CBN 1,6 – 13 mm (zależna od podziałki zębowej)
Prędkość obrotowa tarczy szlifierskiej 1.400 – 5.500 obr./min
Moc silnika tarczy szlifierskiej 0,75 kW
Typ płynu chłodzącego Emulsja wodna (tarcza kamienna)/ Olej (tarcza CBN)
Przepływ silnika chłodzącego 80 l/min
Ciśnienie środka chłodzącego 10 bar
Pojemność zbiornika chłodziwa 90 l
Liczba silników 6
Pobór mocy 3 kW
Napięcie zasilające 380 V, 3 fazy, 50-60 Hz
Waga netto/ brutto 800/850 kg
Wymiary 155 x 200 x 200 cm (bez piły)
