Automatyczna maszyna do napawania zębów pił tarczowych
FORMULARZ ZAPYTANIA
Specyfikacja techniczna:

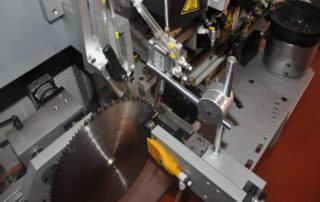

Urządzenie ABR-650 zostało zaprojektowane jako maszyna produkcyjna dla wlutowywania węglika na końcówki zębów pił tarczowych. Przeznaczony jest do napawania węglikiem spiekanym zębów ostrz pił tarczowych.
Mocne strony:
- Dokładna, trwała jakość spawania,
- Łatwa w obsłudze, czytelny graficzna tabela indeksowania,
- Zaawansowany sterownik grzewczy, cechujący się małymi rozmiarami, niskim zużyciem energii oraz wysoką wydajnością,
- Automatyczna kontrola temperatury podczas procesu spawania,

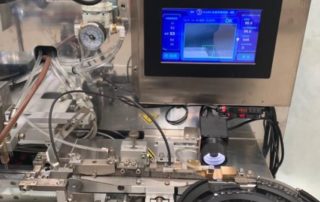

- Sterowana numerycznie CNC z bezpiecznego i niezawodnego panelu z ekranem TFT,
- Maszyna zgodna z normami bezpieczeństwa CE.
Dane techniczne maszyny:
| Zewnętrzna średnica piły tarczowej | Ø 80 – 650 mm |
| Kąt powierzchni natarcia | -10˚ – +30˚ |
| Długość końcówki widiowej piły tarczowej | 3,5 – 13 mm |
| Szerokość końcówki widiowej piły tarczowej | 1,5 – 6,5 mm |
| Grubość końcówki widiowej | 1,5 – 3 mm |
| Szybkość lutowania | do 18 zębów/min |
| Dokładność spawania | ≤ 0,08 mm |
| Moc wysokiej częstotliwości | 6 kW |
| Napięcie operacyjne | 220V, 1 faza, 50 Hz |
| Ciśnienie robocze | 6 kg/cm2 |
| Moc całkowita | 6,5 Kw/h |
| Zdolność wentylacji | > 5 m3/min |
| Moc systemu chłodzenia | 1,5 kW |
| Przepływ chłodzenia | 22 l/min |
| Waga netto | 425 kg |
| Wymiary | 153 x 110 x 164 cm |

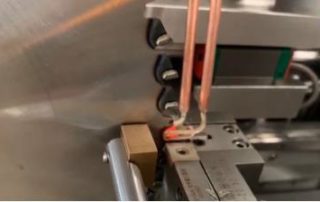

Dane techniczne systemu indukcyjnego:
| Prędkość nagrzewania | maks. 300°C / sekunda |
| Dokładność kontroli temperatury | ± 3°C |
| Zmienność temperatury podczas procesu | ± 20°C |
| Rezonans wysokiej częstotliwości | 920 kHz ~ 970 kHz |
| Grubość końcówki widiowej | 1,5 – 3 mm |
| Prędkość spawania | 8 sekund/bieg |
| Wytrzymałość spawania | 220 MPa |
| Grubość łączenia spawalniczego | 0,2 mm ~ 0,28 mm |
| Napięcie operacyjne | 220V, 1 faza, 50 Hz |
| Odmiana separacji | jednolita |
| Precyzja spawania | ≤ 0,08 mm |
